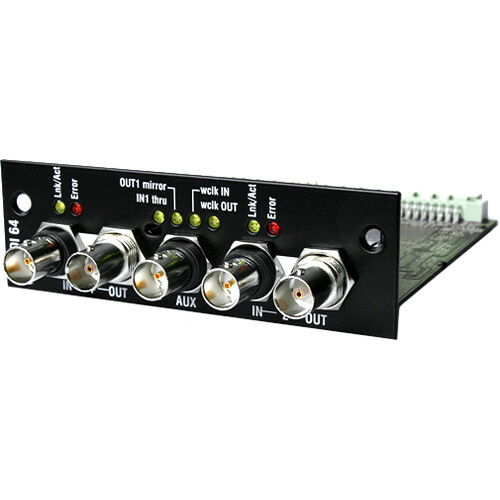

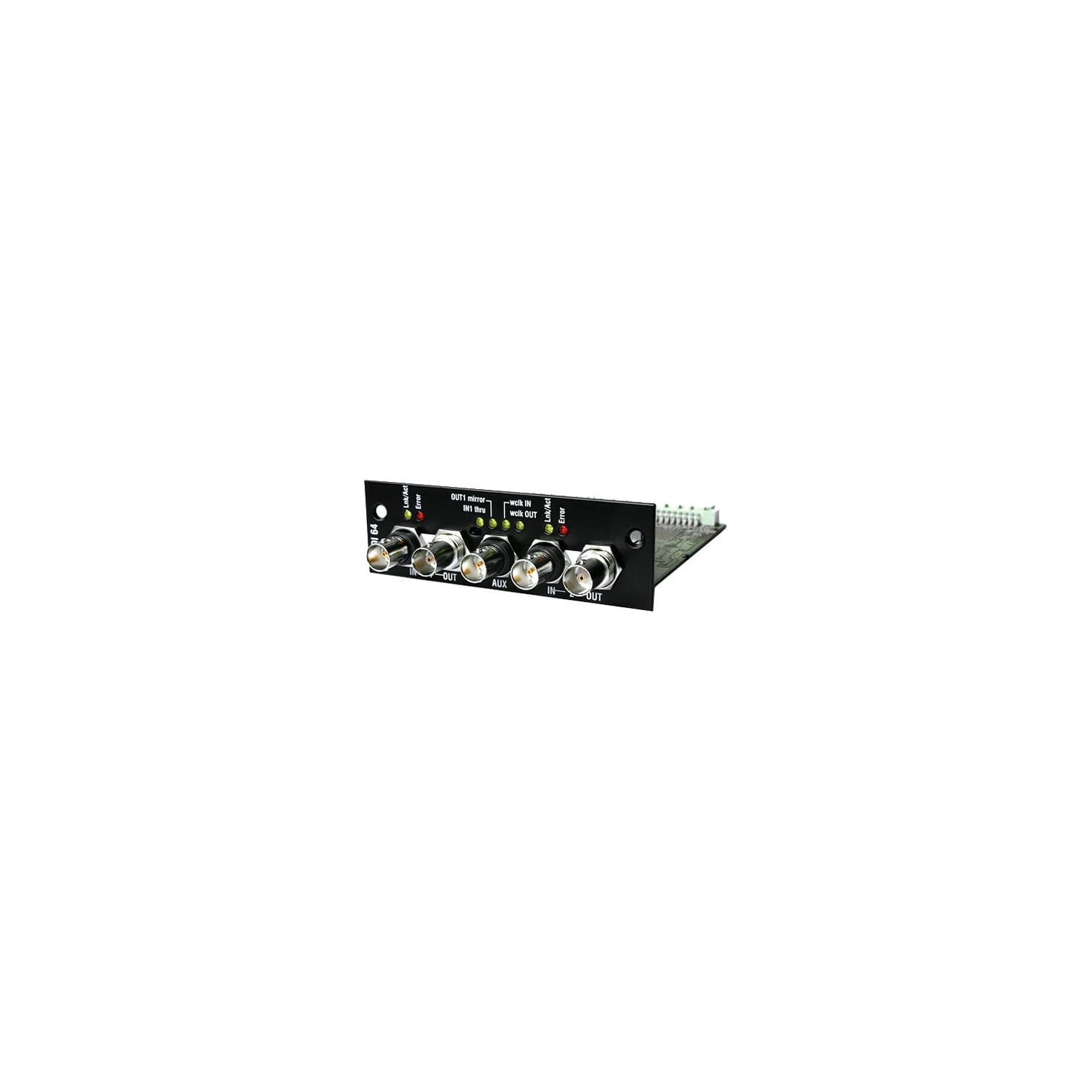

Módulo Allen & Heath iLive MADI 64×64 para mezcladores iLive y GLD

Descripción

The Rock Store te trae el módulo Allen & Heath iLive MADI 64×64 para mezcladores iLive y GLD

Sus características técnicas principales son:

Los ingenieros de audio que deseen agregar dos flujos de transmisión de audio digital en serie bidireccional de 64 canales de 24 bits/48 kHz a sus mezcladores iLive y GLD quedarán impresionados conAllen & Heath iLive MADI 64, un módulo de E/S MADI que permite la conexión y sincronización con sistemas de transmisión o grabación, unidades móviles y consolas de terceros para transmisiones de una gran cantidad de canales a través de cables coaxiales.

La tarjeta iLive MADI de doble puerto admite dos flujos de transmisión de audio digital en serie bidireccional de 64 canales de 24 bits/48 kHz utilizando dos cables coaxiales de 75 ohmios por puerto. Se puede configurar un conector auxiliar adicional para reflejar las salidas del flujo 1, pasar a través de las entradas del flujo 1 o como entrada o salida de reloj. Conecte en cadena o divida señales a múltiples dispositivos. Sincronización con transmisión o con un reloj externo.

El segundo puerto se puede configurar como una transmisión independiente o como una conexión de respaldo redundante usando un segundo cable. Las señales de cualquiera de las transmisiones se pueden enrutar a los canales de iLive en bloques de 8. Las salidas de iLive y GLD se pueden conectar a MADI y aparecer en ambas salidas de transmisión.

Beneficios

Modo de enlace dual: conéctese y transmita con dos dispositivos separados. Las entradas al sistema se pueden parchear desde los dos flujos MADI en bloques de 8, mientras que las mismas salidas se transmiten en ambos enlaces.

Modo redundante: el enlace 1 y el enlace 2 se pueden utilizar como un par redundante. El audio y el reloj continuarán si falla uno de los cables.

A los BNC:

• Out 1 mirror: este modo duplica la transmisión MADI Out 1, útil para dividir señales en múltiples dispositivos.
• In 1 Thru: La transmisión MADI, In 1, pasa a la salida Thru, lo que le permite conectar en cadena señales a una cantidad ilimitada de dispositivos. La señal se vuelve a sincronizar y amortigua completamente para una confiabilidad óptima, y ​​la señal cambiará automáticamente a In 2 si In 1 falla en modo redundante.
• Entrada de reloj: proporciona una entrada de reloj para sincronizar el sistema desde una fuente externa (48 kHz), por ejemplo, un reloj distribuido. Esta es una entrada de alta sensibilidad que se bloquea a una señal de reloj tan baja como 200 mV p-p.
• Salida Wordclock: una salida wordclock estándar para permitir que otros sistemas se sincronicen desde el sistema iLive, útil cuando se conecta a dispositivos MADI de terceros, que es posible que no puedan sincronizarse desde la transmisión MADI.

Compatibilidad de instalación

• Ranura de expansión del puerto B en MixRacks de formato fijo iLive (iDR-16, iDR32, iDR-48 & iDR-64) o expansor (xDR-16).
• Puerto B y/o Puerto A de los MixRacks modulares iLive (iDR0, iDR10) si están equipados con el estándar RAB-2.
• Puerto A de las Superficies modulares iLive 80/112/144/176 si están equipadas con el nuevo estándar RAB-2.
• Ranura del módulo de E/S en GLD-80.

Aviso: Las especificaciones y disponibilidad pueden cambiar sin previo aviso.
