Diseño Blackmagic Teranex Express

Descripción

The Rock Store te trae Blackmagic Design Teranex Express

Sus características técnicas principales son:

El Teranex Express de Blackmagic Design es un conversor ascendente/descendente de transmisiones SD, HD y Ultra HD en tiempo real. Esto le permite convertir su metraje SD y HD a Ultra HD 4K (3840 x 2160) para presentaciones en pantallas grandes de alta resolución, o convertir su metraje Ultra HD para visualizarlo en monitores HD. Con la tecnología de procesamiento avanzada desarrollada y patentada por Teranex, obtiene un procesamiento completo de 10 bits con algoritmos de escalado Ultra HD y desentrelazado de alta calidad. También puede utilizar Teranex Express para sincronizar cámaras o transmisiones externas sin genlock en mezcladores para producción en vivo. Las conversiones conservan el código de tiempo, incluyen datos de subtítulos y mantienen la sincronización del audio para que su video esté listo para editarlo o transmitirlo en tiempo real.El Teranex Express de Blackmagic Design es un conversor ascendente/descendente de transmisiones SD, HD y Ultra HD en tiempo real. Esto le permite convertir su metraje SD y HD a Ultra HD 4K (3840 x 2160) para presentaciones en pantallas grandes de alta resolución, o convertir su metraje Ultra HD para visualizarlo en monitores HD. Con la tecnología de procesamiento avanzada desarrollada y patentada por Teranex, obtiene un procesamiento completo de 10 bits con algoritmos de escalado Ultra HD y desentrelazado de alta calidad. También puede utilizar Teranex Express para sincronizar cámaras o transmisiones externas sin genlock en mezcladores para producción en vivo. Las conversiones conservan el código de tiempo, incluyen datos de subtítulos y mantienen la sincronización del audio para que su video esté listo para editarlo o transmitirlo en tiempo real.

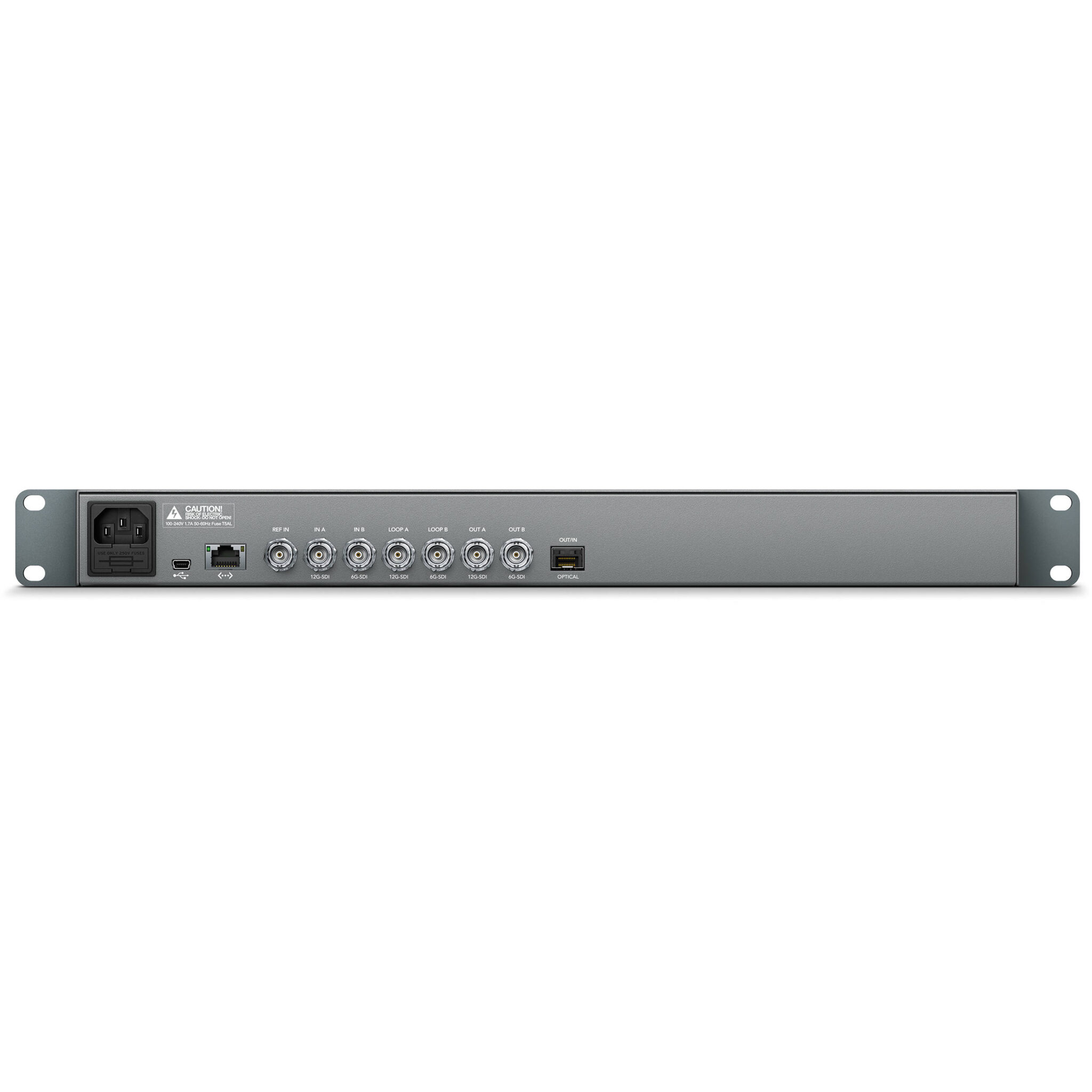

El Teranex Express cuenta con dos conectores de entrada SDI, uno de 12G y otro de 6G, y conectores de salida coincidentes, que admiten señales 12G-SDI y Dual Link 6G-SDI. Las conexiones de entrada/salida también admiten señales SD-SDI, HD-SDI y 3G-SDI, para compatibilidad con su equipo SDI existente. Se proporcionan salidas de bucle para cada entrada y una entrada genlock, así como un enchufe estándar de la industria, por lo que puede instalar un módulo de fibra óptica opcional para transmitir video hasta 28 millas a través de cable de fibra óptica.

Controles a tu alcance

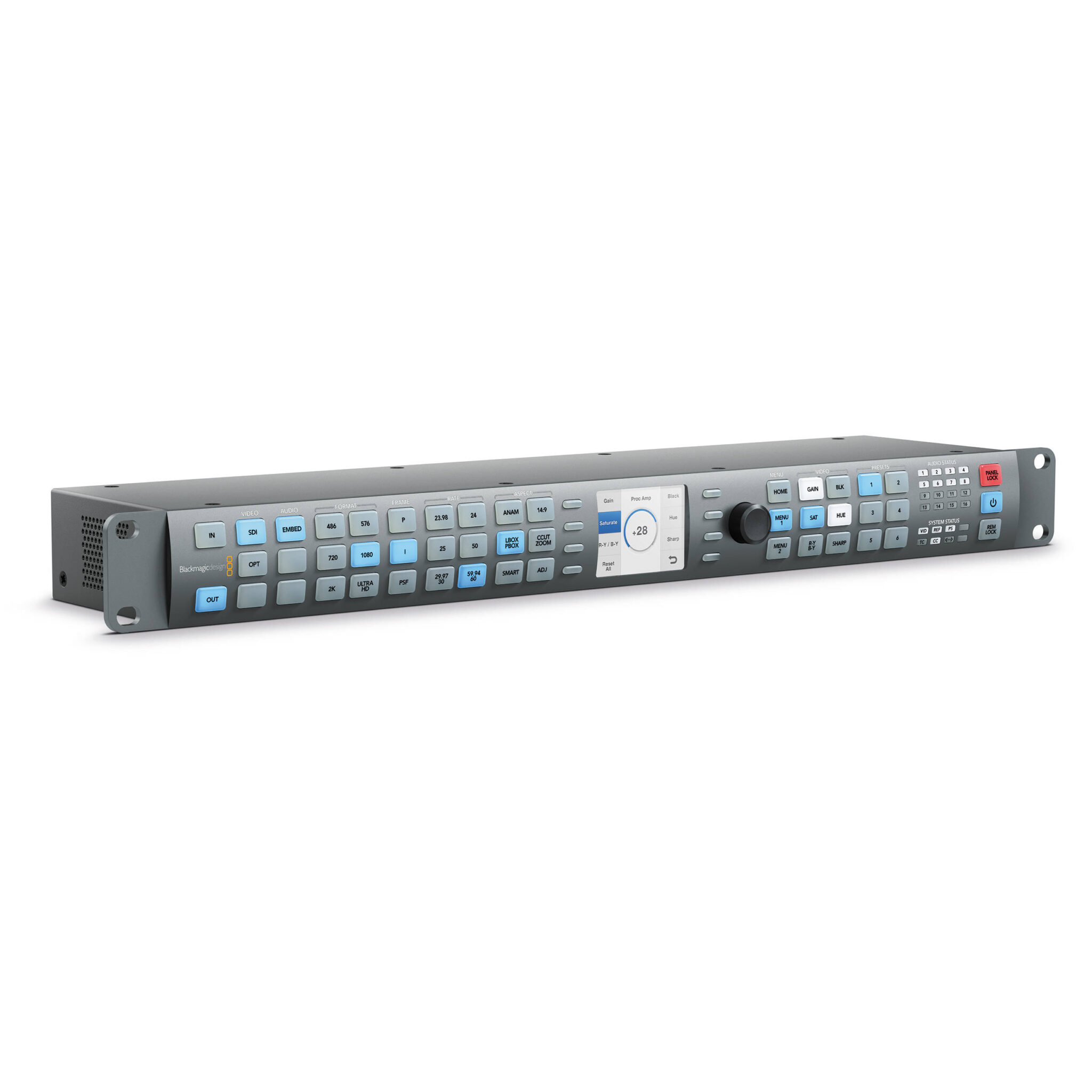

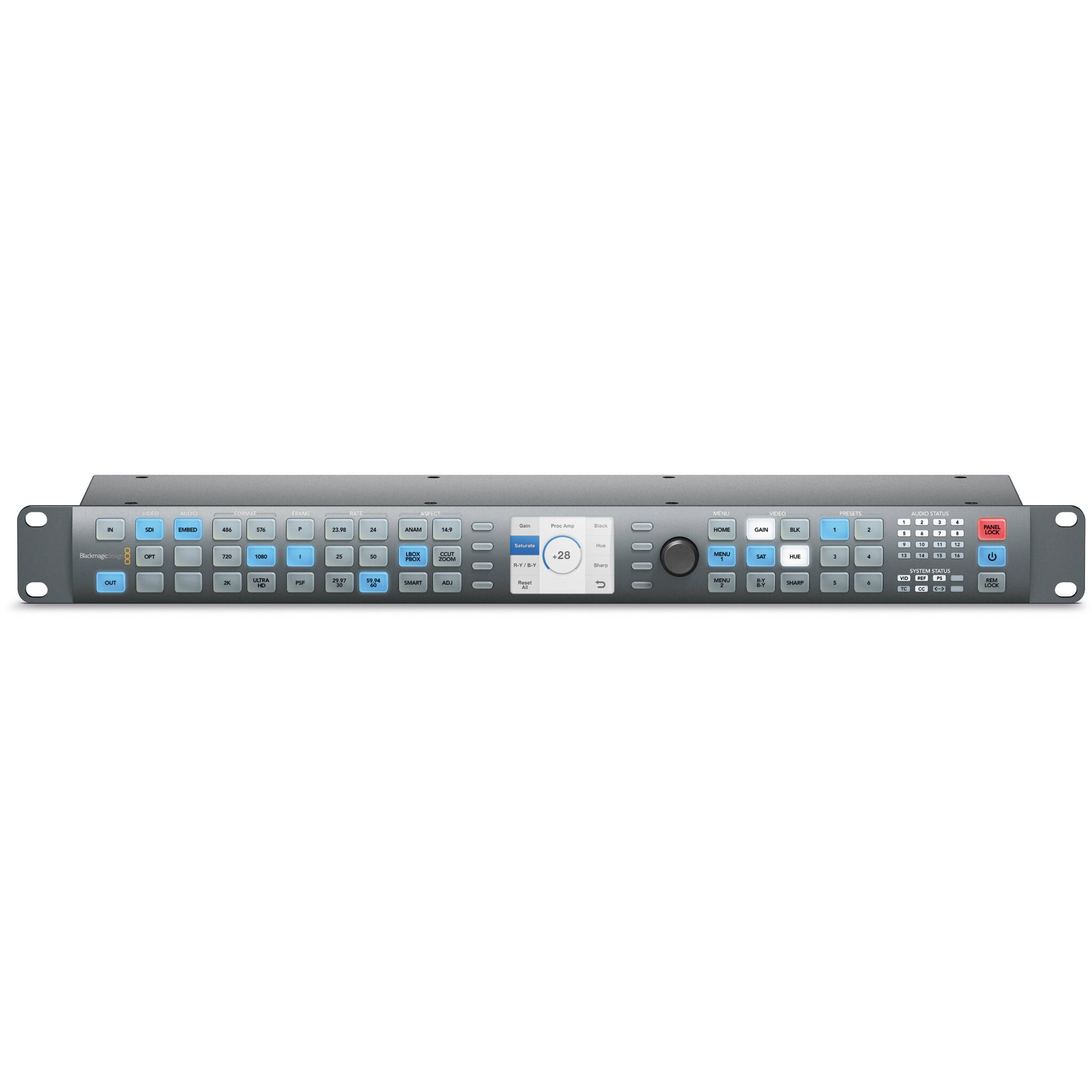

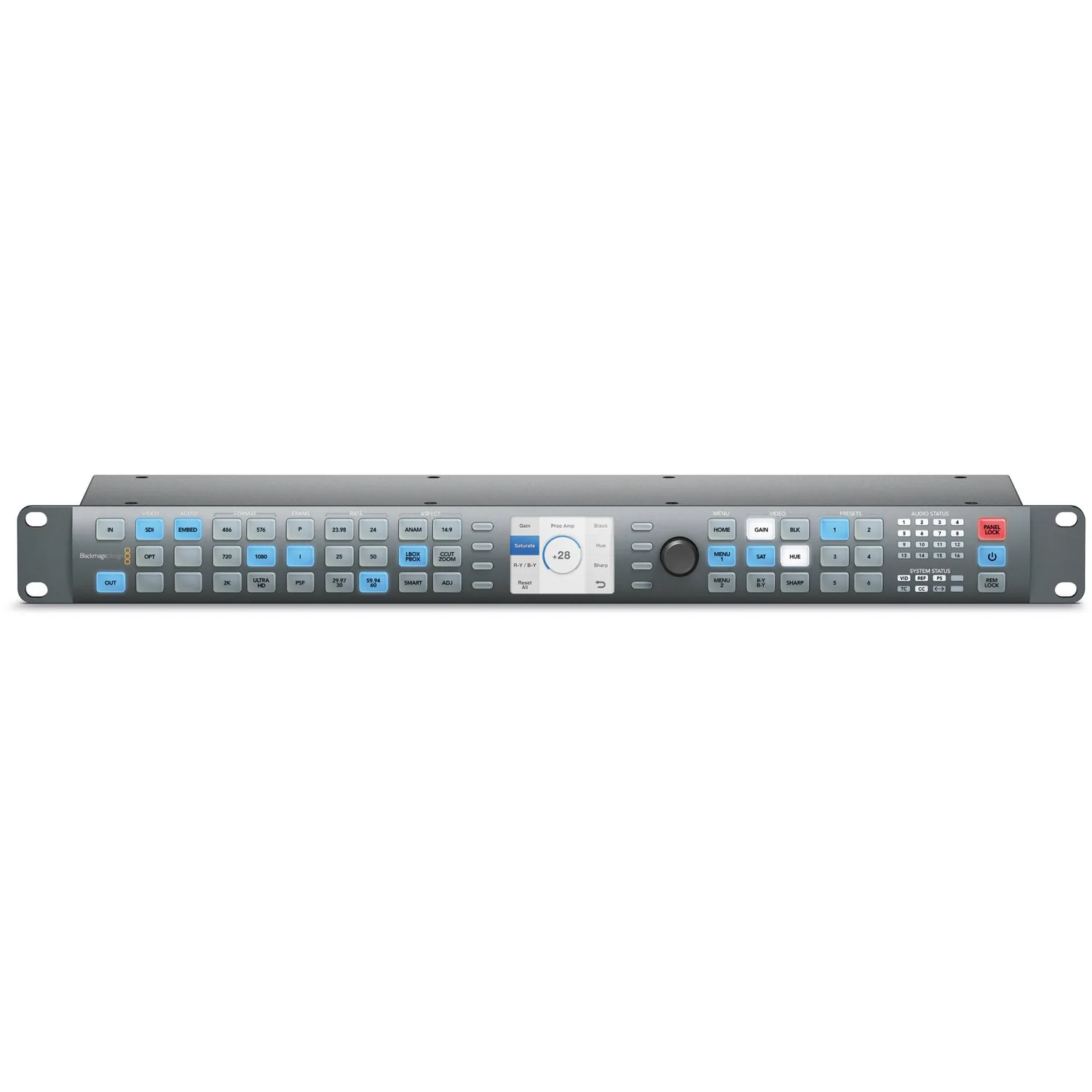

Utilizando el mismo panel de control familiar que Teranex 2D y 3D, Teranex Express pone todos los controles que necesita a su alcance. El monitor LCD incorporado le permite navegar por los menús y ver el formato de fuente y la velocidad de cuadros con video en vivo, por lo que no necesita un monitor externo para su funcionamiento. El Teranex Express también cuenta con un panel frontal de metal mecanizado, un tamaño compacto de 1 RU y una fuente de alimentación internacional incorporada.

12G-SDI y 6G de doble enlace

12G-SDI proporciona 12 Gb/s de velocidad total, que es aproximadamente 8 veces más rápido que HD-SDI. El mayor ancho de banda le permite reproducir Ultra HD (3840 x 2160) a través de un solo cable y admitir Ultra HD 60p, así como otros formatos nuevos a medida que estén disponibles. Los conectores de entrada/salida 12G-SDI, junto con los conectores de entrada/salida 6G-SDI (utilizados para señales Dual Link), también son compatibles con señales SD, HD y 3G-SDI.

Procesamiento de imágenes de 10 bits

Con el procesamiento de imágenes de 10 bits de alta precisión, obtiene cuatro veces más cantidad de colores que con 8 bits, lo que produce gradaciones más suaves y reduce las bandas de color u otros artefactos no deseados.

Desentrelazado

Utilizando algoritmos de desentrelazado PixelMotion patentados y patentados, Teranex Express crea fotogramas progresivos para la conversión ajustando la apertura píxel por píxel. Esto significa que obtiene una calidad de imagen mejorada porque se mantiene la resolución vertical. El desentrelazado PixelMotion conserva los detalles de origen y, cuando se combina con filtros diagonales multidireccionales, ayuda a eliminar los bordes irregulares en la conversión, lo que produce bordes bien definidos e imágenes nítidas.

Escalado de imagen

Con todos los nuevos algoritmos de escala de calidad óptica en tiempo real que simulan un zoom óptico, obtienes imágenes con gran detalle y claridad. Al convertir entre resolución SD, HD y Ultra HD, procesamiento de subpíxeles y filtros diagonales multidireccionales para producir imágenes de apariencia limpia.

Controles de amplificador de proceso

Un conjunto completo de controles Pro Amp le permite ajustar la ganancia de luminancia, el nivel de negro, la saturación cromática, el tono cromático, los valores de diferencia de color R-Y/B-Y y la nitidez de las fuentes de alimentación y realizar correcciones en tiempo real durante las conversiones.

Audio, código de tiempo y subtítulos

El video incluye mucho más que imágenes y Teranex también admite la conversión de hasta 16 canales de audio más códigos de tiempo y datos VANC de subtítulos. Esto significa que el código de tiempo coincide durante la conversión a 0 fotogramas y los subtítulos se conservan. El Teranex Express también es compatible con audio codificado Dolby, lo que permite pasarlo a la salida sin tener que decodificarlo o volver a codificarlo durante las conversiones ascendentes y descendentes.

Módulo de fibra óptica opcional

Teranex Express puede transportar señales de video hasta 28 millas a través de cables de fibra óptica utilizando el módulo de fibra óptica opcional.

AFD/WSS

La distribución de formato activo (AFD) y la señalización de pantalla ancha (WSS) son un conjunto estándar de códigos que transportan información sobre la relación de aspecto de una señal de video y las características de la imagen activa. Ternanew Express conserva la información AFD y WSS durante el proceso de conversión, lo que significa que su pantalla seleccionará automáticamente la relación de aspecto correcta para la reproducción de video.

Conversiones de relación de aspectos

Teranex Express admite una amplia gama de relaciones de aspecto fijas, así como relleno de color, lo que le permite convertir entre 4:3, 16:9 y más.

Subtítulo cerrado

Los subtítulos, que ahora son obligatorios en muchos países para la distribución de transmisiones, generalmente se almacenan como datos auxiliares integrados en una transmisión SDI. Teranex Express comprende los diferentes tipos de datos de subtítulos que se encuentran en transmisiones de video SD y HD, y los preservará y los convertirá al formato CEA-608 o CEA-708 adecuado para su video de salida.

Código de tiempo

El código de tiempo ATC/VITC se pasa y se retiene durante el proceso de conversión, por lo que el código de tiempo fuente siempre se conserva. También tiene la opción de realizar una sincronización improvisada o generar un nuevo código de tiempo para fuentes que tienen un código de tiempo incrustado inconsistente o inutilizable.

Generador de patrones de prueba

Para calibrar el color de monitores o alinear proyectores digitales, el generador de patrones de prueba interno puede mostrar patrones de prueba y ráfagas de negro, incluidas barras de color SMPTE, cuadrículas y gráficos de resolución.

Fuerza

Una fuente de alimentación internacional integrada de 110/240 V con una conexión IEC estándar le permite utilizar Teranex Express en cualquier parte del mundo, cuando se utiliza con el cable de alimentación adecuado.

Aviso: Las especificaciones y disponibilidad pueden cambiar sin previo aviso.
